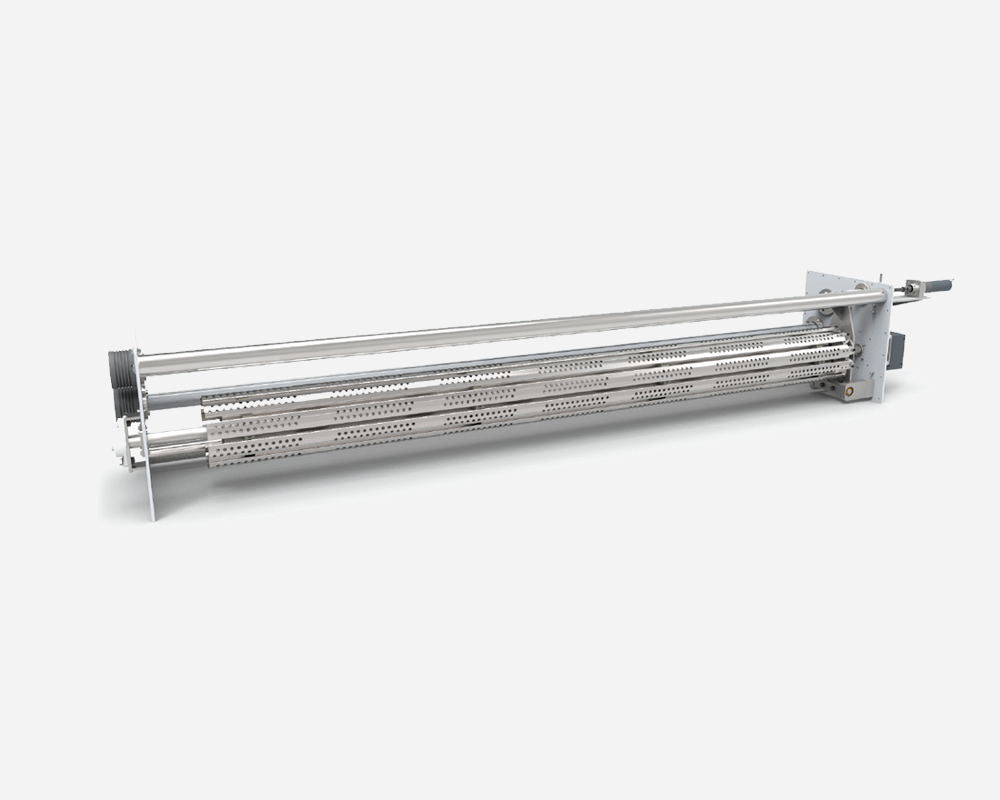

FABRIC CENTERING AND GUIDING UNIT

EF-FCU/W

The unit is designed and manufactured to center and guide fabrics inside continue washing and bleaching machines. Unit components are designed and manufactured as water resistant against to chemicals, water and steam.

  • Stainless steel main frame, driven rollers and connection frames.

  • Working width range in between 1800-3400 mm.

  • Pin bolt connected structure to the washing chambers.

  • Driven roller made of stainless pipe.

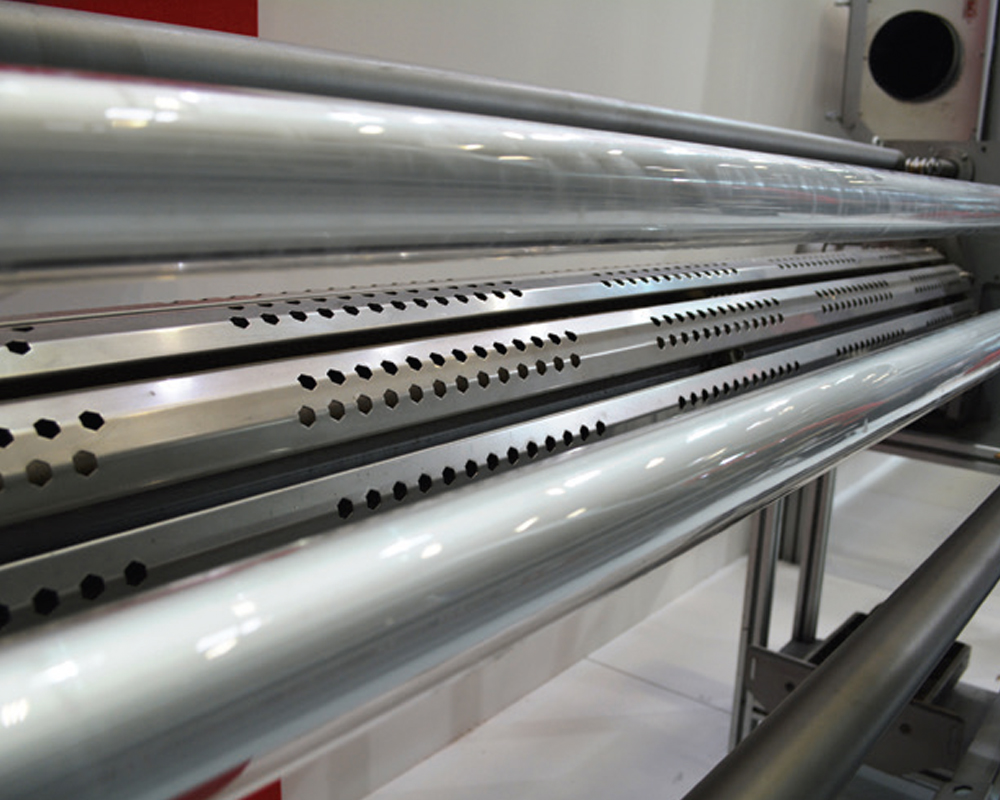

  • Chemical, water and steam-resistant structure centering and guiding slats, perforated surface.

  • 300 mm dia. main drum, maximum fabric contact surface and centering.

  • Double side diameter controlled linear motor-gearbox system.

  • Left and right side movements uncurls the fabric to both side.

  • Inverter controlled, 1.1 kW capacity AC motor-gearbox driven system.
